Gráfico Comprehensive Ductile Iron Pipe Dimensions Chart Encontre o tamanho certo para seu projeto

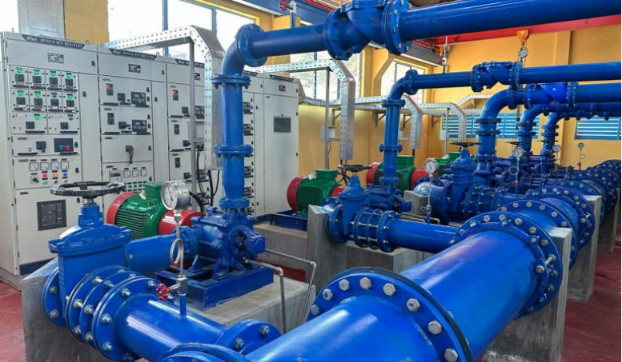

Vista geral dos tubos de ferro Ductile e suas aplicações industriais

O que faz os tubos de ferro Ductile adequados para projetos de infraestrutura

O ferro ductil começa com ferro derretedo misturado com magnésio puro antes de ser moldado. Isso ajusta o grafito dentro em formas redondas, o que torna o material louco forte e dobrado. Esses tubos podem continuar trabalhando por mais de 100 anos porque são duros como unhas e super confiáveis. Eles resistem ao tempo selvagem e pressão pesada, então são incríveis para grandes empregos como linhas de água da cidade ou instalações de drenagem da cidade. Sua for ça e habilidade de flexibilizar sem quebrar fazem com que eles possam fazer projetos que precisam durar muito tempo.

Industrias comuns que usam sistemas de tubagem de ferro Ductile

Os tubos de ferro ductil são fantásticos para mover água subterrânea, uma vez que eles não se rasgam facilmente e podem aguentar um batimento. Você os vê em sistemas de esgoto, instalações de proteção contra incêndios, ou tubos que transportam líquidos industriais. Seu design sólido os torna perfeitos para pontos difíceis, como sob estradas ocupadas ou pistas de aeroporto, onde coisas pesadas estão sempre pressionando.

Avantagens de desempenho na Transmissão de Água, Gas e Petróleo

Os tubos de ferro ductil podem ser feitos super largos, deixando mais fluidos passar enquanto economizam energia. Uma cobertura de cimento dentro corta a fricção e mantém-se afastada. Comparado aos tubos de aço, elas duram muito mais em lugares duros e corrosivos e ainda lidam com alta pressão como campeões. É por isso que eles s ão uma escolha superior para mover água, gás ou petróleo em longos intervalos.

Explorar o Gráfico das Dimensões dos Tubos de Ferro Ductile

Componentes chave de um gráfico de dimensões de tubos de ferro Ductile

UM diagrama das dimensões dos tubos de ferro dutil apresenta informações chave: diâmetro nominal (DN), espessura da parede (T), diâmetro externo (OD), diâmetro interno (ID), peso por metro (kg/m) e classe de pressão. Esses detalhes ajudam os construtores a escolher os equipamentos certos, articulações e suportes para seu trabalho. Cada número importa uma tonelada para manter o sistema funcionando bem.

Como interpretar o diâmetro nominal, espessura de parede e peso

O diâmetro nominal é como uma adivinhada bruta do tamanho interior do tubo. A espessura da parede decide quão duro é o tubo e quão pressão pode levar. O peso por metro ajuda a descobrir quanto suporte precisa do tubo quando você está configurando ou planejando suportes. Por exemplo, um tubo DN300 com paredes mais espessas é mais pesada mas pode lidar com muito mais pressão do que uma mais fina do mesmo tamanho.

Por que matérias de tamanho exato em aplicações de engenharia

Escolhar o tamanho certo significa que o tubo pode carregar a quantidade certa de fluido sem perder pressão ou fazer uma confusão com turbulência. Também assegura que o tubo funciona com coisas como válvulas, flanges ou articulações especiais, como o Conflex Joints’ Flanged Dismantling Joint DN600 PN16. Mexar o tamanho, e você pode acabar com vazamentos ou um sistema que simplesmente falha, o que é uma dor de cabeça enorme.

Guia detalhada para o diagrama de diâmetro de tubos de ferro Ductile

Rangos padrão de diâmetro para várias classes de pressão

Os tubos de ferro ductil vêm em tamanhos de DN80 até DN2000 ou ainda maiores. Cada classe de pressão, como PN10, PN16 ou PN25, tem sua própria espessura de parede para ficar segura em diferentes condições. Aqui está um exemplo:

• Um tubo DN500 para PN10 pode ter uma espessura de parede de 6,3 mm.
• O mesmo tubo DN500 para PN25 poderia precisar de uma espessura de parede de 11 mm.
  O diagrama de diâmetro do tubo de ferro dutil ajuda os construtores a escolher o tubo perfeito para o trabalho.

Comparar os diâmetros internos e externos na seleção de tubos

O diâmetro interior controla quanto líquido pode passar. O diâmetro exterior importa para montar o tubo em clampas ou acoplamentos, como Conflex Joints' Universal Coupling DN300. Você precisa saber ambos os tamanhos quando conecta tubos de diferentes fabricantes ou arranja sistemas antigos. O diagrama de diâmetro do tubo de ferro dutil assegura que tudo se encaixe bem.

Usando o diagrama de diâmetro de tubos de ferro Ductile para a Compatibilidade do Sistema

O diagrama de diâmetro do tubo de ferro dutil assegura que todas as partes de um tubo jogam bem juntas. Por exemplo, quando você está usando articulações de desmantelamento ou clampas de reparação, corresponder ao diâmetro externo é uma necessidade para evitar vazamentos. O gráfico permite aos construtores verificar que cada peça se encaixa perfeitamente.

Selecionar o tamanho direito do tubo baseado nos requisitos do projeto

Factores que influenciam a seleção do tamanho dos tubos em sistemas diferentes

Algumas coisas ajudam a decidir qual tamanho de tubo usar:

• Que tipo de fluido: a água precisa de tamanhos diferentes do que o gás.
• Quanto fluxo: quantidades maiores precisam de tubos maiores.
• Quanta pressão: maior pressão significa paredes mais espessas.
• Onde está indo: solo duro pode precisar de revestimentos adicionais.
  Dependendo do entorno do projeto, os construtores pegam tubos de ferro ductíveis ou tubos de aço que podem lidar com roupa ou alto calor.

Matching Pipe Dimensions with Flow Rate and Pressure Needs

Os construtores fazem algumas matemáticas básicas com velocidade de fluxo (m/s), área de tubo (m ²) e volume de fluxo (m³/h) para encontrar o melhor diâmetro. Os tubos demasiado pequenos causam fricção, o que desperdiça energia. Os tubos demasiado grandes custam mais do que você precisa. O diagrama das dimensões dos tubos de ferro dutil ajuda a pegar o tamanho certo para o trabalho.

Evitar erros comuns ao ler um gráfico de dimensões

Um grande "oops" é misturar diâmetros nominais e reais. Sempre verifique se o gráfico mostra medidas dentro ou fora. Além disso, atenção às unidades -- alguns gráficos usam milímetros, outros polegadas. Certifique-se de que as notações de pressão correspondem ao que seu projeto precisa, ou você está pedindo problemas.

Conselhos práticos para usar um diagrama de dimensões de tubos de ferro Ductile on-site

Ferramentas e técnicas para medir exatamente os tubos existentes

Pegue ferramentas como calibres ou medidores ultrasônicos para medir exatamente diâmetros externos e internos. Para tubos enterrados subterrâneos, radar penetrante no chão pode ajudar a encontrar e dimensioná-los antes de começar a cavar. Verifiquem suas ferramentas muitas vezes para evitar erros que poderiam confundir com escolhas adequadas ou como o sistema funciona.

Como os engenheiros usam gráficos durante a Planificação de Instalação e Mantenimento

Ao montar as coisas, os construtores usam diagrama das dimensões dos tubos de ferro dutil com desenhos CAD para escolher equipamentos como Conflex Adaptores Flanged Joints DN400 PN10/16/25. Isso poupa tempo reduzindo as mudanças durante o trabalho. Para manutenção, conhecer tamanhos exatos ajuda a trocar partes sem destruir seções inteiras.

Integrar Diagramas de Dimensão nos Fluxos de Trabalho CAD e BIM

Modernos sistemas de Modelação de Informação de Construção (BIM) permitem aos construtores conectar gráficos de dimensões de tubos de ferro ductíveis em seus projetos. Isso captura problemas entre os sistemas de tubos cedo, economizando tempo quando a construção começa. Os gráficos podem atualizar automaticamente, então mudanças aparecem rápidamente em todos os desenhos -- um salvador de vidas para grandes projetos com muitas pessoas envolvidas.

O papel dos fabricantes em fornecer dados de dimensão precisas

Por que as cartas fornecidas pelos fabricantes garantem melhor precisão

Gráficos de empresas como Conflex Joints vêm de medidas de produtos reais, não apenas ideias brutas. Isso significa que equipamentos como articulações de desmantelamento ou acoplamentos coincidem perfeitamente com tubos de ferro ductíeis quando você os está montando. Os tubos de aço têm que seguir as regras da indústria, mas os sistemas de ferro dutil precisam de padrões ainda mais estritos para permanecer sólidos durante anos.

Opções de personalização baseadas na escala e complexidade do projeto

Alguns empregos precisam de tamanhos ou comprimentos estranhos de tubos devido a espaços apertados ou montagens antigas. Companhias podem fazer peças personalizadas que correspondam exatamente aos seus planos de projeto, tornando as correcções ou actualizações muito mais fáceis. Serviço de Customização de Conflex Joints oferece esse tipo de trabalho spot-on para tarefas de engenharia complicadas.

Como o Conflex se junta apoia engenheiros com dados de produtos confiáveis

Com mais de 15 anos ajudando pessoas na Europa, América, África e Ásia, Conflex Joints faz produtos de gasodutos de alta qualidade, como:

• Adaptores Flanged
• Universal Couplings
• Juntas Desmanteladoras Flanged
• Consertar grampos
  Eles vêm com guias claras, incluindo gráficos de dimensões de tubos de ferro ductíveis que trabalham com sistemas CAD e BIM. Isso faz uma instalação rápida para linhas de água, redes de aquecimento, tubos de gás, tubos de petróleo e plantas químicas em todo o mundo.

Perguntas frequentes

Para que é usado um diagrama de diâmetro de tubos de ferro ductíeis?
Ajuda os construtores a escolher os tamanhos adequados dos tubos baseados em diâmetros internos e externos para o fluido e necessidades de pressão. Além disso, assegura que partes como flanges ou acoplamentos se encaixam bem.

Como sei qual classe de pressão meu projeto precisa?
Verifique as necessidades máximas de pressão do seu projeto. Então, olhe para um diagrama das dimensões dos tubos de ferro dutil para encontrar espessura de parede para classes de pressão como PN10 ou PN25.

Posso misturar componentes de diferentes fabricantes?
É arriscado a não ser que você tenha certeza de que os tamanhos correspondem exatamente usando oficialmente gráficos de diâmetro do tubo de ferro dutilSe eles não encaixam, você pode ter vazamentos ou articulações que quebram sob pressão.

Por que o diâmetro nominal difere das medidas reais?
O diâmetro nominal é apenas um guia difícil. O diâmetro real dentro ou fora depende da espessura da parede, mostrado em gráficos de dimensões de tubos de ferro ductíveis para diferentes classes de pressão.

Onde posso encontrar dados confiáveis de dimensão de tubos de ferro dutil?
Procurem gráficos de fabricantes como Conflex Joints. Elas coincidem com tamanhos reais de produtos, não apenas adivinhas, por isso são muito mais precisas.

Para ajudar a escolher soluções de conexão de tubos para seu projeto, contacte o Conflex Joints hoje! Com mais de 15 anos como máximo fabricante, eles oferecem uma ótima conexão industrial de tubos e produtos de reparação. Seu serviço confiável significa configuração rápida e reparações.
