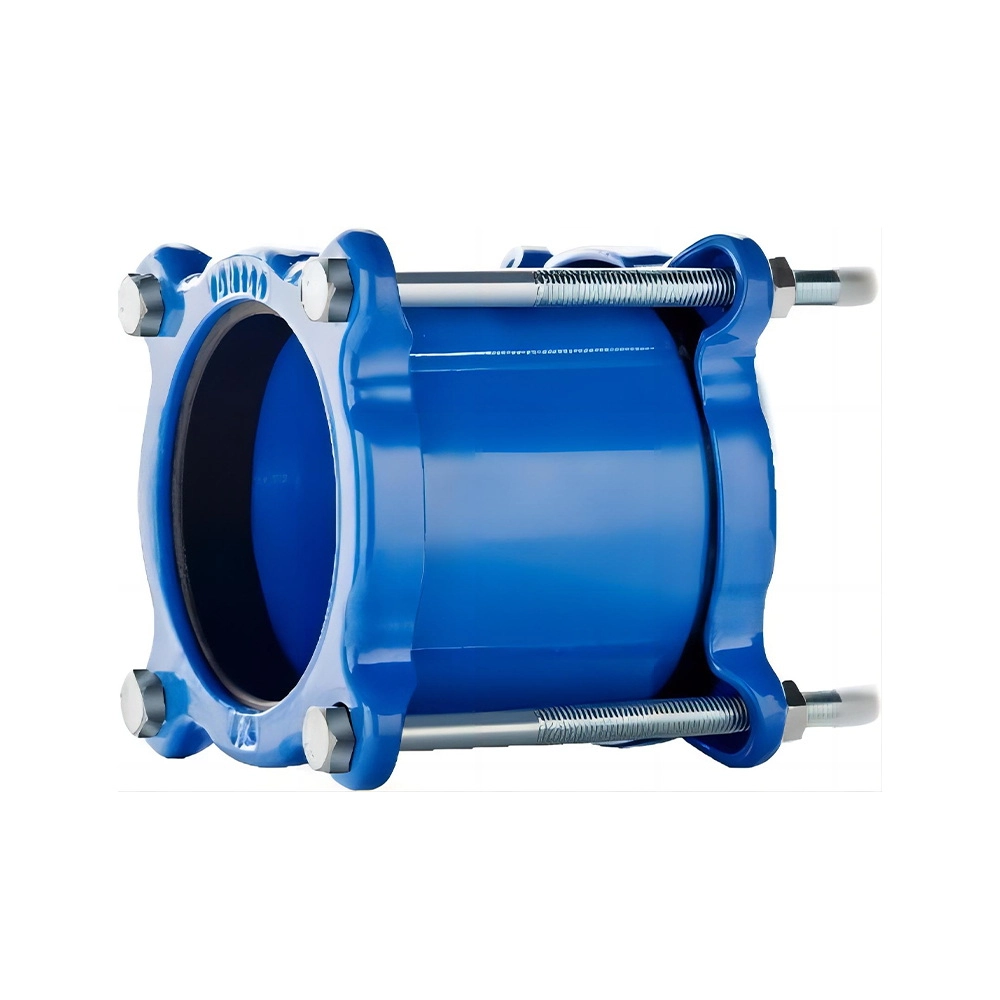

Instalação Ductile Iron Flexible Couplings Facilitada para sistemas de abastecimento de água

Os acoplamentos flexíveis de ferro ductile fornecem um ajuste útil para unir tubos. Isso é verdade principalmente em instalações de abastecimento de água. Aqui, você espera turnos, tremores ou pequenos compensações. Eles são feitos para se encaixar. Dessa forma, colocá-los fica mais fácil. Além disso, elas duram melhor com o tempo. Se você maneja tubos de ferro ductíveis e quer força juntamente com uma simples manutenção, sabendo como encaixar bem acoplamentos flexíveis é importante.

Entender os acoplamentos Ductile Iron Flexible

Características chave de acoplamentos flexíveis de ferro Ductile

Ligações flexíveis construídos de ferro dutil são projetados para lidar com várias estirpes. As articulações rígidas não conseguem lidar com elas. Eles permitem pequenos movimentos de tubos e dobramentos de ângulo. Isto é útil para sistemas que podem se mover um pouco ao longo do tempo. O assentamento do solo ou mudanças de calor causam isso. O quadro de ferro dutil dá energia sólida. Ao mesmo tempo, os selos internos fazem uma prova de vazamento fechada.

Esses acoplamentos são:

• Designados para acomodar movimento de tubos e desalinhamento
• Fabricado com materiais resistentes à corrosão para suportar ambientes agressivos.
• Compatível com diversos diâmetros de tubulação e classificações de pressão.

Sua flexibilidade os torna adequados para trabalhos em estruturas urbanas e em tubulações de água remotas.

Vantagens dos sistemas de abastecimento de água

Trabalhar em valas estreitas ou terrenos acidentados pode ser difícil com amarras rígidas. Acoplamentos flexíveis simplificam o trabalho. Eles permitem pequenos ajustes durante a instalação, o que reduz o tempo gasto. Além disso, facilitam a escavação precisa ou o corte de tubos.

Eles também:

• Minimizar o estresse em dutos causado por forças externas, como movimentações do solo ou expansão térmica.
• Melhora a capacidade de vedação, reduzindo o risco de vazamentos ao longo do tempo.

Em sistemas de abastecimento de água urbanos, onde o trabalho constante é muito importante, essas vantagens se destacam claramente.

Ferramentas e materiais necessários para a instalação

Ferramentas essenciais para montagem

Para uma configuração correta, você precisa de um conjunto de ferramentas confiáveis:

• Chave de torque
• Socket set
• ferramentas de alinhamento de tubos
• Lubrificante (geralmente fornecido ou recomendado pelo fabricante)
• Pinhas de limpeza de tubos ou tecidos para preparar a superfície

Não salte a limpeza da superfície, garante um melhor contato com gasket e um lacre de segurança.

Equipamento de Segurança Recomendado

Embora seja um trabalho bastante simple s, a segurança permanece a prioridade máxima:

• luvas protetivas
• óculos de segurança
• Botas com biqueira de aço
• Colete ou roupa de alta visibilidade
• Use respirador se estiver trabalhando em ambientes fechados ou com poeira.

Kit básico, mas que oferece ajuda real — principalmente em valas profundas ou linhas sob pressão.

Preparando o local para a instalação

Preparando a área da vala

Antes de colocar algo na trincha:

• Confirme que a profundidade e largura da trincha satisfazem os requisitos de design
• Certifique-se de que há camas estáveis debaixo do tubo – muitas vezes areia ou grava compactadas

Isso ajuda a espalhar a carga mesmo. E deixa de dormir que pode magoar a união.

Passos de inspecção pré-instalação

Ninguém quer arrancar o trabalho feito de falhas perdidas. Então verifique:

• Tanto tubos como componentes de acoplamento para quebraços visíveis, dentes, ou irregularidades
• Que o tamanho do acoplamento coincide com seu tubo de ferro dutil OD (diâmetro externo)

É um movimento rápido que economiza muito tempo na estrada.

Processo de instalação passo a passo

Alinhar os tubos corretamente antes da instalação do acoplamento.

Um bom alinhamento é fundamental para resultados duradouros:

• Os tubos devem ser centralizados para evitar tensão lateral na conexão.
• Deixe um espaço especificado entre os extremos dos tubos – verifique o gráfico do seu fabricante, mas geralmente s ão alguns milímetros

Essa sala permite mudanças de calor acontecer. Também permite apertar o selo direito.

Assemblar os componentes de acoplamento flexível

Juntar começa com o óleo:

• Aplicar lubrificante às superfícies de gasquete como instruído -- ajuda a assentar o gasquete sem arrancar
• Deslizar o acoplamento uniformemente sobre a articulação, assegurando que os gasquetes estão sentados corretamente
• Bolas sem paragem para mantê-lo em posição enquanto você faz ajustes finais

Alguns trabalhadores viram o acoplamento um pouco lado a lado. Eles fazem isso para verificar se tudo se senta bem antes de se apertar.

Procedimentos de reforço para uma adaptação segura

Para evitar forças desproporcionais:

• Usar uma chave de torque e boltos apertados em um padrão estrelar (sequência de crisscross)
• Siga rigorosamente as especificações de torque — apertar demais pode deformar as juntas, enquanto apertar de menos causa vazamentos.

É chato, mas necessário. Alguns montadores anotam cada parafuso depois de apertá-lo. Isso serve como uma verificação visual.

Procedimentos de Inspeção e Teste Pós-Instalação

Realizando um teste de pressão na junta.

Faça um teste sempre antes de preencher novamente:

• Pressurize a linha lentamente enquanto monitora se há vazamentos na junta.
• Aplicar a pressão de teste (geralmente 1,5 vezes a pressão de operação) durante o período especificado — frequentemente 30 minutos ou mais, dependendo das normas.

Se forem detectados vazamentos nesta fase de verificação, corrija o que estiver errado. É mais eficiente agora do que depois de instalado.

Realizando uma verificação visual e funcional final.

Após o término da verificação de pressão:

• Inspecione visualmente todos os parafusos, áreas de vedação e alinhamento dos tubos novamente.
• Procure por quaisquer sinais de movimento ou deformação durante a pressurização.

Certifique-se de que tudo pareça tão firme quanto antes de aplicar a pressão.

Problemas comuns de instalação e soluções

lidar com fugas na Área Conjunta

Se uma gota aparecer:

• Verifique de novo os valores do torque em todas as bolsas usando sua chave
• Inspeccionar o alinhamento do gasquete – às vezes elas mudam ligeiramente durante a montagem

Não suponha que seja um defeito material a t é verificar seu trabalho duplo.

Correição dos problemas de desalinhamento dos tubos

Os tubos fora da linha causam uma imprensa desigual:

• Utilize ferramentas ou suportes de alinhamento adequados para reposicionar os tubos antes de reinstalar a conexão.

Forciá-lo enquanto se junta geralmente traz vazamentos ou danos precoces.

Conselhos de manutenção de rotina para o desempenho a longo prazo

Os acoplamentos flexíveis exigem pouca manutenção, mas também não nenhuma:

• Realizar verificações periódicas (anualmente ou biannualmente) para assegurar que o torque do bolto não se soltou ao longo do tempo
• Clean exposed metal parts if accessible – especially in corrosive environments – to prevent buildup and rust

Marcas como Conflex, que fabrica componentes industriais de conexão de tubos, incluindo clampas de reparação e articulações flexíveis, muitas vezes fornecem diretrizes de manutenção com seus produtos. Suas soluções são amplamente utilizadas em sistemas de água, petróleo e gás, tornando-as um ponto de referência confiável neste espaço.

Instalação Ductile Iron Coupling na prática

Em um projeto de infraestrutura urbana envolvendo tubos de ferro ductíeis que passavam pelas ruas antigas de pedra, acoplamentos flexíveis do Conflex foram escolhidos especificamente porque o trenchamento era limitado por serviços públicos existentes. Os acoplamentos absorveram pequenos desalinhamentos causados por fundações históricas de edifícios mudando ao longo do tempo – um excelente caso de função de encontro de forma.

Perguntas frequentes

P1: Os acoplamentos flexíveis de ferro fundido dúctil podem ser reutilizados?

A: Na maioria dos casos, sim - se eles passarem por inspecção e não foram deformados ou corrodidos.

Q2: Quanta deflexão podem esses acoplamentos lidar?

A: Depende do tamanho/tipo, mas muitos acomodam 3-5 graus de deflexão angular por articulação.

Q3: São necessários gasquetes especiais para diferentes fluidos?

A: Sim – verifique a compatibilidade do material se instalar em sistemas que transportam substâncias químicas ou água quente.

Q4: Essas conexões servem para tubos de PVC ou de aço?

A: Alguns modelos são compatíveis, mas sempre verifique primeiro a compatibilidade do diâmetro externo.

Q5: Qual é a vida típica de um acoplamento flexível?

A: Com instalação e manutenção adequadas, 30 anos são comuns em sistemas de água.
