Acoplamento universal restrito

Número do produto:

DN50-DN300

O acoplamento universal restrito representa a mais recente tecnologia de acoplamento mecânico para conectar um tubo de diâmetro de variedade para salvar o tempo de instalação, instalar com facilidade e remover convenientemente.

Bloqueio mecânico por meio de inserções de metal para evitar movimentos axiais dos tubos, apertar independentes de ambos os lados.

O acoplamento universal restrito suporta diferentes tubos de diâmetro conexão com o método Reducer, em di, aço, pe {{url_placeholder_0}} tubos, etc.

O design especial é permitido, bem -vindo para entrar em contato conosco.

Converse agora

Acoplamento universal restrito

Número do produto:

DN50-DN300

Bloqueio mecânico por meio de inserções de metal para evitar movimentos axiais dos tubos, apertar independentes de ambos os lados.

O acoplamento universal restrito suporta diferentes tubos de diâmetro conexão com o método Reducer, em di, aço, pe {{url_placeholder_0}} tubos, etc.

O design especial é permitido, bem -vindo para entrar em contato conosco.

Converse agora

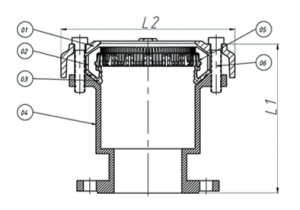

Parte No.	Nome da peça	Material	Padrão
1	Manga	En gjs450-12	EN1563
2	Junta de borracha	EPDM {{url_placeholder_0}}	ISO4633
3	Flange da glândula	GGG50	EN1563
4	Parafusos e porcas	Aço carbono 4.8 {{url_placeholder_0}} ss, dacromet	ISO898
5	Camada de acabamento	Epóxi de ligação de fusão etc.	EN14901
6	Dente de travamento	Q235b	EN10025

Briefes e recursos
1	Conexão para tubos em material dúctil de material, aço, PVC, PE, aço inoxidável, AC etc.
2	Pressão de trabalho pn10 {{url_placeholder_0}}
3	Temperatura máxima -10 ° C a+70 ° C.
4	Adequado para água potável (aprovada pelo WRAS), água reciclada e esgoto.

Cumprindo padrão
Perfuração de flange	EN1092-2, EN1092-1, ANSI
Revestimento	EN30677
Teste	EN12266-1

Dn	OD	L1	L2
DN50	46-70	170	187
DN65	70-95	195	212
DN80	88-123	215	240
DN100	108-143	225	260
DN125	133-168	225	285
DN150	159-194	225	311
DN200	200-235	245	370
DN250	250-285	265	420
DN300	315-350	275	485

1. Existe um ajuste telescópico de 5 a 10 mm entre o soquete e a extremidade do flange.

O tubo pode ser cortado em comprimentos diferentes e a conexão do tubo é alterada de um tubo de soquete para um flange de conexão.

Instale com facilidade e rapidez.

2. Faixa de largura de OD de tubo diferente com +/- 6 ° de desvio.

Ele pode ser usado no grande pipeline do raio de flexão e permitido para o movimento normal do tubo, como subsidência do solo.

3. A simplicidade e a versatilidade deste produto os tornam adequados para muitas aplicações, incluindo estações de bombeamento, usinas de purificação de água, estações de tratamento de esgoto, salas de plataforma, salas de instrumentos, equipamentos de geração de energia, postos de gasolina e todos os oleodutos.

4. Design e fabricação de produtos de acordo com BS, EN, ISO9001: 2008 Sistema e material anticorrosão de superfície através da certificação WRAS mais rigorosa, para que possa ser usada para água potável.

5. Fornecemos EPDM, NBR, SBR Rubber Pad e aço carbono {{url_placeholder_0}} parafusos de aço para proteção contra ferrugem a longo prazo.

Como este produto pode ser conectado a diferentes tubulações de diâmetro do tubo, ele pode reduzir seu investimento no inventário.
