Dapatkah Adaptor Flange Fleksibel Memecahkan Masalah Kesalahan Pipa

Adaptor flange fleksibel menyediakan perbaikan yang berguna untuk salah satu masalah biasa dalam pengaturan pipa: pipa yang tidak’ t garis ke kanan. Hal ini dapat terjadi karena perubahan panas, kesalahan pengaturan, atau pergeseran kecil di tanah. Pertandingan yang tepat antara bagian pipa flanged sulit didapat. Jadi, apakah adaptor ini benar-benar memperbaikinya? Dalam banyak situasi nyata, mereka melakukannya - jika Anda memilih dan menempatkannya dengan benar. Mereka menangani perbedaan kecil tanpa merugikan sistem’ kekuatan atau cara kerjanya.

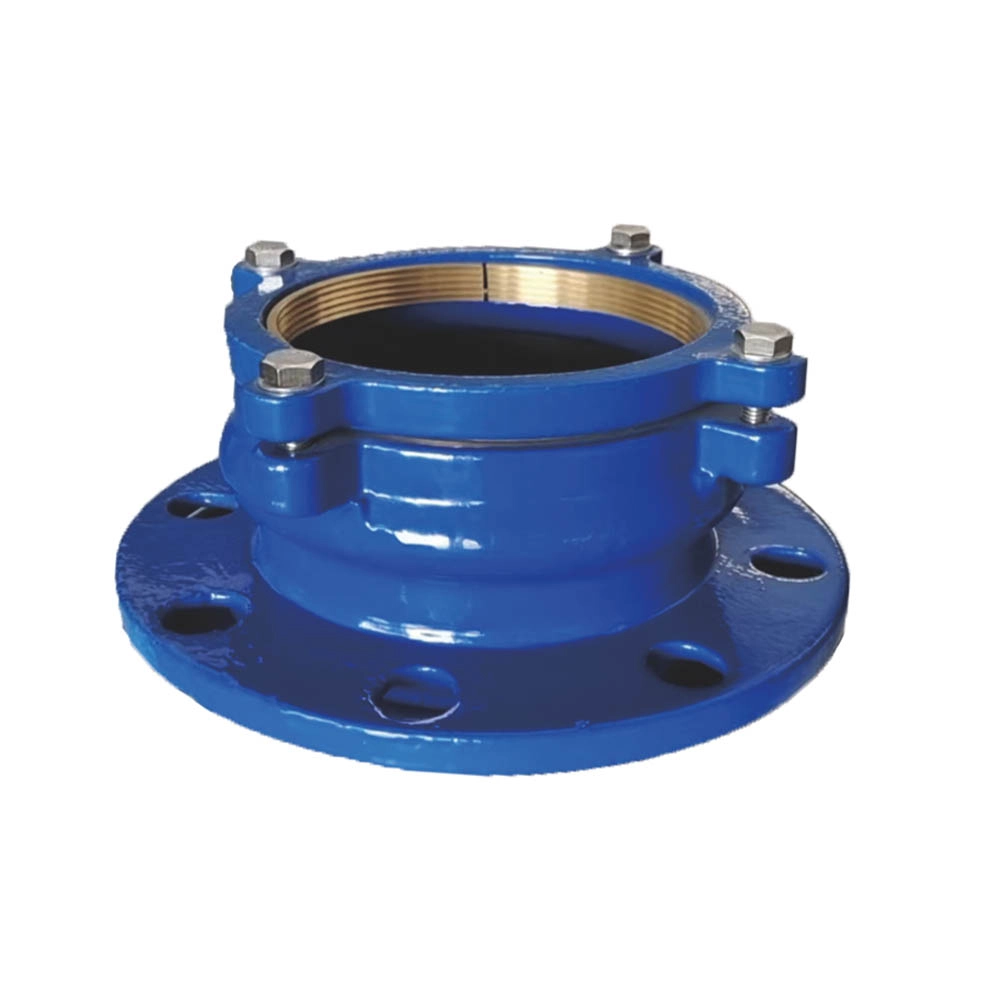

Adaptor Flange Fleksibel

Tujuan dan Fungsionalitas dalam Sistem Pipa

A adaptor flensa fleksibel Dirancang untuk menyambungkan dua ujung pipa berflensa yang mungkin tidak cocok dengan baik. Alat ini memberikan ruang yang cukup untuk menangani:

• Pergeseran sudut (seringkali hingga 3°–5°)
• gerakan memanjang kecil
• Pergeseran sisi kecil

Fleksibilitas ini mencegah penumpukan tekanan. Hal itu dapat menyebabkan kebocoran atau kerusakan seiring waktu. Adaptor menyegel rapat di sekitar sambungan. Ini menjaga tekanan di dalam tetap aman sambil memungkinkan sedikit pergerakan atau getaran pada pipa. Ini sangat penting di tempat yang terkubur atau di bawah tanah. Di sana, perubahan tanah atau perubahan suhu dapat menggeser pipa seiring berjalannya waktu.

Konstruksi dan Bahan yang Digunakan

Konfigurasi standar untuk adaptor flensa fleksibel meliputi:

• Bodi dari besi cor ulet untuk ketangguhan yang baik dan daya tahan yang lama.
• Gasket dari karet EPDM atau NBR untuk penyegelan terhadap bahan kimia dan tekanan.
• Baut dan pengencang baja tahan karat untuk mencegah karat.

Pemilihan material akan memengaruhi kinerjanya. Misalnya, gasket EPDM tahan terhadap air dan bahan kimia ringan. NBR lebih cocok untuk oli dan bahan bakar. Memilih kombinasi yang tepat memastikan adaptor mampu menahan beban berat, cuaca, dan tantangan cairan.

Jenis Kesalahan Pipa yang Diatasi oleh Adaptor Flange Fleksibel

Ketidaksejajaran Sudut pada Instalasi Pipa

Bahkan perbedaan sudut kecil antara flange dapat menyebabkan tekanan gasket yang tidak rata dan bahaya bocor. Sebuah fleksibel Adaptor flensa Membantu menjaga kontak yang merata pada gasket meskipun ada sedikit belokan. Ini menjaga kerapatan segel dan keseimbangan keseluruhan.

Pergeseran Aksial Antar Segmen Pipa

Saluran pipa sering mengalami pergeseran memanjang akibat pemuaian atau penyusutan panas. Adaptor flensa yang dipilih dengan baik dapat mengimbangi pergerakan ini—biasanya hanya beberapa milimeter—tanpa terlalu banyak tekanan pada sambungan. Adaptor ini berfungsi seperti penyangga antara bagian-bagian yang kaku.

Pergeseran Lateral dan Kompatibilitasnya dengan Adaptor

Adaptor ini bukanlah solusi lengkap untuk pergeseran besar. Namun, adaptor ini dapat menangani pergeseran kecil ke samping—seringkali kurang dari 10 mm tergantung jenisnya. Untuk pergeseran yang lebih besar, Anda mungkin memerlukan alat lain seperti sambungan ekspansi atau memindahkan pipa lagi.

Keunggulan Utama Penggunaan Adaptor Flensa Fleksibel di Lokasi Proyek

Pengurangan Waktu Pemasangan dan Biaya Tenaga Kerja

Penyelarasan selama pembangunan jalur pipa membutuhkan banyak waktu. Adaptor ini mempermudah proses dengan memungkinkan ketidaksesuaian kecil. Adaptor ini mengurangi biaya perbaikan yang mahal atau alat khusus. Tim dapat menyelesaikan pekerjaan lebih cepat dan dengan lebih sedikit perubahan.

Peningkatan Keandalan Sistem dan Pencegahan Kebocoran

Adaptor fleksibel menjaga segel tetap stabil bahkan dengan perubahan tekanan atau penurunan permukaan tanah. Hal ini mengurangi kemungkinan kerusakan sambungan akibat tekanan atau guncangan terus-menerus dari waktu ke waktu.

Fleksibilitas di Berbagai Material dan Ukuran Pipa

Keunggulan lain dari adaptor flensa fleksibel adalah kemampuannya untuk bekerja dengan berbagai jenis pipa—besi cor, baja, PVC, bahkan GRP. Produsen seperti ConflxPerusahaan yang berfokus pada sambungan pipa industri ini menyediakan adaptor dalam berbagai ukuran dan konfigurasi. Adaptor ini cocok untuk saluran air, minyak, dan gas.

Keterbatasan Umum dan Potensi Kegagalan

Tegangan Mekanis Melebihi Spesifikasi Desain

Adaptor ini bukanlah alat ajaib. Jika pipa melebihi batas ketidaksesuaian yang disarankan, hal itu dapat menyebabkan gasket terlepas atau retakan pada badan flensa. Penggunaan di atas tekanan atau suhu yang ditentukan dapat menyebabkan masalah yang sama.

Korosi dan Degradasi Bahan Seiring Waktu

Paparan cuaca - kelembaban, bahan kimia, asam tanah - dapat memakai gasket atau karat bit logam yang tidak dilindungi. Jika Anda tidak’ t memilih bahan tepat untuk tempat, kerusakan terjadi dengan cepat.

Praktik Instalasi yang Tidak Sesuai yang Menyebabkan Kebocoran

Pengecatan baut yang tidak rata, permukaan flange yang kotor, atau bintik gasket yang salah adalah alasan yang sering terjadi untuk kebocoran awal. Kesalahan ini Anda dapat menghindari luka penyegelan dan memotong pendek bagian’ kehidupan.

Kriteria Pemilihan Adaptor Flange yang Tepat untuk Masalah Ketidaksejajaran

Menilai Jenis dan Tingkat Kesalahan Hadir

Sebelum memilih adaptor, ukur semua pergeseran: sudut, aksial, lateral. Kemudian cocok dengan apa yang dapat dilakukan adaptor, seperti yang dikatakan pembuat. Don’ menebak; Periksalah.

Mencocok Rating Tekanan dan Spesifikasi Pipa

Pastikan bahwa adaptor‘ tingkat tekanan s cocok dengan sistem Anda’ s rentang kerja. Periksa juga apakah pola lubang flange cocok (seperti PN16, ANSI 150). Bahan pipa harus cocok juga pipa baja membutuhkan genggaman yang berbeda dari yang PVC.

Mempertimbangkan Kondisi Lingkungan dan Jenis Media

Barang-barang yang mengalir melalui pipa juga dihitung. Jika itu’ air, EPDM mungkin cukup. Untuk cairan minyak, NBR lebih baik. Dan jika pipa Anda terkubur atau di luar, pilih logam tahan karat. Tambahkan mantel pelindung jika diperlukan.

Teknik Instalasi yang Memastikan Kinerja Jangka Panjang

Pemeriksaan Pra-instalasi dan Persiapan Permukaan

Selalu membersihkan permukaan gabungan dengan baik. Bahkan kotoran kecil dapat menghentikan peretan gasket yang tepat. Periksa semua bagian - gasket khususnya - untuk kerusakan sebelum menyatukan.

Aplikasi Urutan Pengecatan Bolt dan Torsi yang Tepat

Gunakan pola silang saat mengencangkan baut. Hal ini memastikan tekanan bahkan di sekitar flange. Terapkan torsi dalam beberapa langkah - mulai dari 30%, kemudian 60%, kemudian penuh - sesuai dengan instruksi produk dari produsen yang dapat diandalkan seperti Conflex.

Situasi di mana Adaptor Flange Fleksibel Mungkin Tidak Cocok

Kesalahan berat melampaui batas toleransi

Jika pergeseran melewati adaptor’ batas desain, itu’ s tidak pintar untuk mendorongnya. Anda mungkin membutuhkan sendi ekspansi mekanis atau perlengkapan khusus yang dibuat untuk gerakan yang lebih besar.

Lingkungan Beban Bergetaran Tinggi atau Dinamis

Di tempat-tempat seperti outlet pompa atau tautan mesin di mana goyang umum dan kuat, gerakan yang berkelanjutan dapat melelahkan adaptor ’ Bagian dari waktu ke waktu. Gunakan sendi terkunci atau kopling dengan shake-damping sebagai gantinya.

Sistem yang Membutuhkan Integritas Struktural Kaku

Beberapa pengaturan pipa membutuhkan kekakuan total - seperti dukungan di pabrik atau platform laut. Di sini, adaptor fleksibel tidak’ t membantu; sendi dilas atau perlengkapan alur bekerja lebih baik.

Pertanyaan yang Sering Ditanyakan Tentang Adaptor Flange Fleksibel

Berapa banyak kesalahan yang dapat ditangani adaptor flange fleksibel?

Toleransi bervariasi tergantung produk tetapi biasanya berkisar dari penyimpangan sudut 3 °-5 °. Gerakan aksial umumnya terbatas pada beberapa milimeter. Selalu merujuk pada spesifikasi produsen.

Dapatkah adaptor ini digunakan kembali setelah dibongkar?

Kemungkinan digunakan kembali tergantung pada kondisi gasket, riwayat operasi, dan paparan. Gasket mungkin perlu diganti bahkan jika bagian logam utuh.

Apakah adaptor flange fleksibel kompatibel dengan pipa terkubur?

Ya, jika terbuat dari bahan tahan korosi. Pembungkusan / lapisan yang tepat direkomendasikan untuk perlindungan jangka panjang di bawah tanah.

Pemeliharaan apa yang diperlukan setelah instalasi?

Pemeriksaan periodik untuk kebocoran, pelonggaran baut, atau korosi disarankan. Retorqueing baut mungkin diperlukan setelah siklus operasi awal.

Apakah saya membutuhkan pelumas selama instalasi?

Ya, pelumas ringan pada benang baut dan permukaan tempat duduk gasket (jika diizinkan) dapat membantu mencapai kompresi seragam dan memudahkan perakitan. Selalu ikuti panduan produsen di sini.

Dengan menangani masalah penyelarasan dengan baik sambil menjaga kekuatan segel, adaptor flensa fleksibel memainkan peran kunci dalam pengaturan pipa saat ini—terutama jika dipadukan dengan pilihan cerdas dan cara pengaturan yang cermat.
