Adaptor Flange vs Stub End Flange Memahami Perbedaannya

Adaptor flange dan flange ujung stub mungkin tampak serupa sekilas, tetapi perbedaan mereka dalam struktur, perakitan, dan fungsi dapat menyebabkan kinerja yang berbeda secara dramatis dalam sistem pipa industri. Bagi insinyur dan perencana pemeliharaan, memahami perbedaan ini adalah kunci - adaptor flange menyediakan instalasi yang disederhanakan, sementara ujung stub menawarkan kemampuan pembongkaran dan inspeksi yang unggul.

Karakteristik Visual dan Struktur Komponen

Perbedaan dalam Desain Fisik

Adaptor flensa biasanya solid, komponen satu bagian yang meniru wajah flange dan sering digunakan untuk koneksi langsung ke peralatan flanged lainnya. Sebaliknya, ujung stub terdiri dari panjang pipa yang pendek dengan ujung yang terbakar yang membutuhkan flange pendukung yang terpisah untuk menyelesaikan koneksi.

Geometri permukaan kawin juga berbeda. Adapter flange memiliki wajah integral yang selaras langsung dengan flange kawin, menyediakan kontak segel langsung. Stub ujung, bagaimanapun, mengandalkan flange dukungan untuk menerapkan tekanan di seluruh sendi gasketed melalui ujung pipa flared.

Metode perakitan dan kompatibilitas

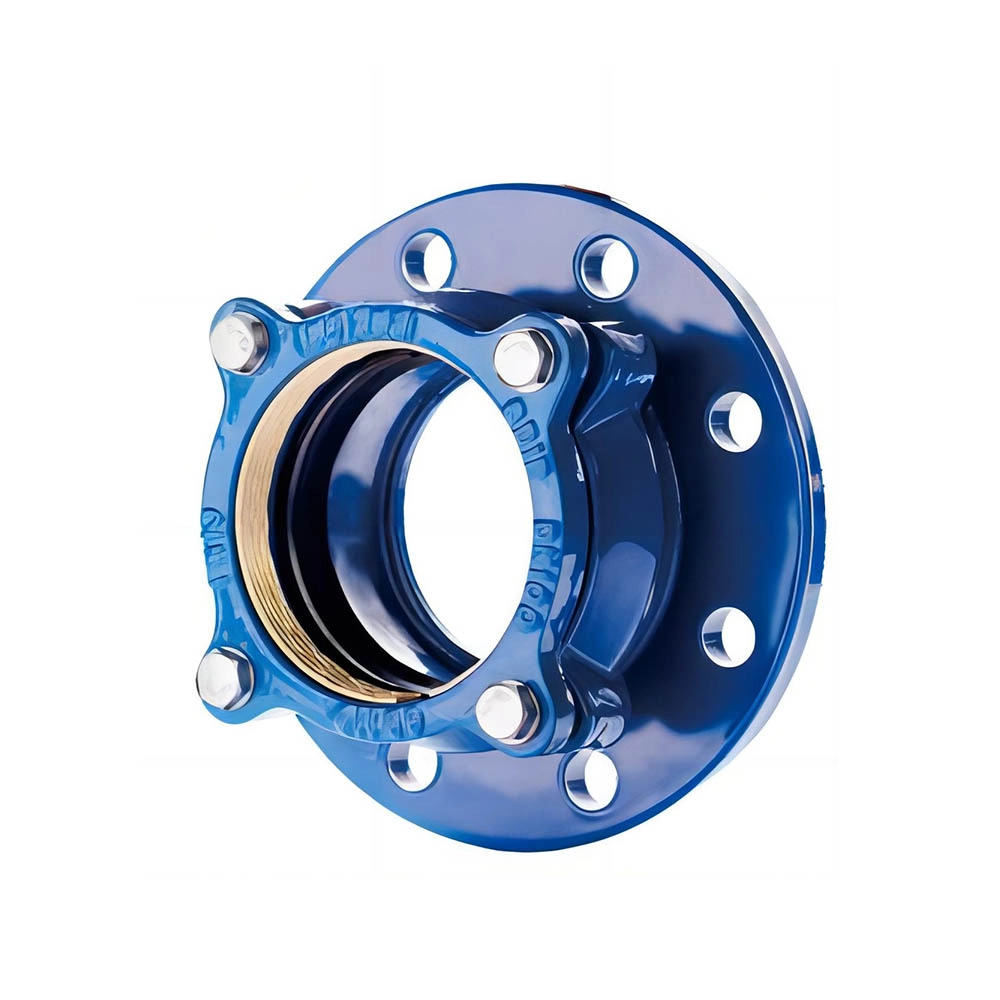

Salah satu perbedaan fungsional utama adalah bahwa adaptor flange dapat langsung terhubung ke flange pipa kawin tanpa bagian tambahan. Hal ini menyederhanakan instalasi, terutama dalam sistem yang menggunakan pipa plastik atau besi ductile. Produk ini digunakan untuk menghubungkan pipa PE dengan pipa logam atau katup, flowmeter, pengukur tekanan dan peralatan bantu lainnya.

Stub akhir membutuhkan lebih banyak langkah. Mereka harus dilas ke pipa tuan rumah - biasanya melalui pengelasan bokong - dan kemudian dikombinasikan dengan flange dukungan longgar yang memfasilitasi baut. Metode perakitan ini memungkinkan fleksibilitas dalam penyelarasan tetapi melibatkan lebih banyak komponen dan waktu.

Kompatibilitas bahan juga bervariasi. Adaptor flange umumnya digunakan dalam sistem termoplastik seperti PVC atau HDPE, sementara ujung stub standar dalam sistem logam atau dilapisi seperti stainless steel atau baja karbon dilapisi PTFE.

Peran Fungsional dan Karakteristik Kinerja

Aplikasi khas dalam sistem pipa

Adaptor flensa bersinar dalam aplikasi utilitas dan kotamadya, terutama di mana instalasi cepat atau efektivitas biaya adalah prioritas. Misalnya, pembangkit pengolahan air sering lebih memilih adaptor flange besi duktil karena ketahanan korosi dan terjangkauannya.

Stub ujung disukai di fasilitas pengolahan kimia di mana pipa sering menjalani inspeksi atau penggantian. Kemampuan mereka untuk dibuka tanpa memotong pipa membuat mereka ideal untuk sistem stainless steel yang berurusan dengan media agresif.

Kekuatan Mekanik dan Kesesuaian Tekanan

Adapter flange termoplastik dapat terbatas di lingkungan tekanan tinggi. Metode penyegelan mengadopsi jenis soket, dan desain alur ekor dovetail dari cincin karet penyegelan memiliki kinerja penyegelan yang sangat baik, yang paling dapat memenuhi tekanan penyegelan 2,5MPa. Ini berarti adaptor flange plastik dapat diandalkan hingga tekanan sedang tetapi mungkin tidak sesuai dengan penggunaan industri yang permintaan tinggi.

Rakitan ujung stub, ketika dilas dengan benar dan dipasangkan dengan flange pendukung yang kuat, dapat menangani tekanan yang jauh lebih tinggi - menjadikannya cocok untuk pipa kelas ASME.

Jenis penyegelan - baik itu berbasis gasket atau O-ring - juga mempengaruhi retensi tekanan dan pencegahan kebocoran. Penyelarasan yang tepat menjadi penting dalam kedua kasus untuk menghindari distribusi stres yang tidak rata.

Pertimbangan Instalasi dan Persyaratan Teknis

Las, Bolting, dan Kebutuhan Penyelarasan

Stub ujung hampir selalu membutuhkan butt las ke pipa utama. Hal ini memastikan kekuatan struktural tetapi meningkatkan waktu instalasi dan menuntut tenaga kerja terampil. Ini’ tidak dapat dinegosiasikan untuk sistem cairan bertekanan tinggi atau berbahaya.

Sebaliknya, adaptor flange sering menggunakan pengendalian mekanis atau pelarut las tergantung pada bahan. Hal ini membuat mereka lebih mudah dan lebih cepat untuk diinstal, terutama di sistem pipa plastik di mana fusi termal umum.

Terlepas dari jenis, penyelarasan selama perakitan sangat penting. Kesalahan dapat menyebabkan kegagalan gasket, tekanan berlebihan di sendi, atau bahkan kegagalan sistem di bawah siklus tekanan.

Faktor pemeliharaan dan penggantian

Salah satu manfaat praktis dari menggunakan adaptor flange adalah bahwa mereka dapat memungkinkan penggantian lebih cepat katup atau meter tanpa mengganggu pipa berdekatan.

Stub ends unggul di lingkungan korosif di mana pembongkaran periodik diharapkan. Karena mereka berpisah dengan mudah dari flange pendukung, mereka nyaman untuk sistem dilapisi atau area yang membutuhkan inspeksi visual yang sering.

Perencanaan pemeliharaan jangka panjang harus mempertimbangkan kondisi akses. Untuk pipa terkubur atau tertanam, lebih sedikit sendi (seperti dengan adaptor flange) mungkin menguntungkan. Untuk pipa terbuka, terutama di lingkungan kimia yang keras, ujung stub menawarkan umur panjang yang lebih baik melalui penggantian bagian yang mudah.

Kesesuaian Bahan dan Sifat Tahanan

Bahan umum yang digunakan untuk setiap jenis

Adaptor flensa tersedia secara luas dalam besi ductile, HDPE, PVC, dan CPVC. Bahan ini dipilih berdasarkan ketahanan korosi dan kemudahan pemasangan.

Stub ujung biasanya dibuat dari stainless steel (304/316), baja karbon, atau paduan khusus seperti Hastelloy. Logam ini tahan suhu tinggi dan bahan kimia agresif.

Pilihan bahan harus selalu mencerminkan lingkungan operasi - kisaran suhu, tingkat tekanan, agresivitas cairan - dan bukan hanya harga atau ketersediaan.

Perbandingan Tahan Korosi dan Umur Panjang

Tunggal logam menawarkan ketahanan korosi yang sangat baik ketika dipasangkan dengan gasket yang kompatibel seperti PTFE atau grafit. Daya tahan mekanik mereka memungkinkan mereka untuk melampaui komponen plastik dalam kondisi yang keras.

Adapter flange plastik menahan korosi internal tetapi dapat merusak ketika terkena sinar UV atau panas yang tinggi. Meskipun bagus untuk saluran air minum atau sistem gas tekanan rendah, mereka mungkin tidak cocok untuk bahan kimia industri atau layanan uap.

Umur layanan sangat tergantung pada faktor lingkungan - seperti paparan sinar matahari, semprotan air asin, getaran - dan kondisi beban seperti palu air.

Skenario Penggunaan Spesifik Sektor

Aplikasi Industri Di Berbagai Sektor

Di pabrik kimia yang menangani asam atau alkali, ujung stub dikombinasikan dengan pipa dilapisi PTFE adalah standar karena kenyamanan pembongkaran dan inerti kimia.

Sistem air kota sering memilih untuk adaptor flange besi duktil untuk kemudahan instalasi dan biaya yang lebih rendah per sendi - terutama penting ketika berurusan dengan ratusan meter pipa bawah tanah.

Sistem HVAC dapat menggunakan salah satu larutan tergantung pada jenis cairan (air dingin vs glikol), fluktuasi suhu, dan batasan akses dalam ruang mekanik.

Pengaruh Standar Industri pada Proses Seleksi

ANSI / ASME B16.9 dan B16.5 menentukan standar dimensi untuk ujung stub dan flange yang sesuai dalam sistem pipa logam tekanan tinggi.

Di sisi lain, produk ini digunakan untuk menghubungkan pipa PE dengan pipa logam sesuai dengan standar AWWA - umumnya diterapkan di jaringan pipa kotamadya di mana adaptor flange besi duktil mendominasi.

Bekerja dengan komponen yang memenuhi standar ini memastikan kinerja yang dapat diprediksi dan menyederhanakan sumber penggantian.

Pertimbangan praktis untuk memilih antara keduanya

Faktor yang Mempengaruhi Pemilihan Komponen

Saat memilih antara adaptor flange dan ujung stub:

• Menilai tekanan sistem: sistem tekanan tinggi mendukung ujung stub.
• Bahan cocok: memastikan kompatibilitas kimia dengan media yang diangkut.
• Timbangkan biaya vs pemeliharaan: adaptor flange mengurangi biaya awal; Stub ends menyederhanakan inspeksi masa depan.

Faktor lain adalah keahlian awak - jika tim Anda tidak berpengalaman dalam pengelasan atau berurusan dengan perakitan stainless steel, adaptor flange mungkin lebih aman untuk diinstal tanpa kesalahan.

Manfaat Pencocokan Komponen yang Tepat

Mencocok komponen yang tepat meningkatkan keandalan sistem dengan meminimalkan stres sendi dan risiko bocor.

Ini juga membantu memperpanjang umur layanan sistem dengan mempertahankan kinerja segel yang konsisten dari waktu ke waktu - bahkan di bawah lonjakan tekanan atau siklus termal.

Pemilihan yang tepat mengurangi downtime selama pemeliharaan karena bagian yang cocok dengan mudah terpisah ketika dibutuhkan - dan kembali bersama sama cepat.

Pertanyaan Teknis yang Sering Ditanyakan

Pertanyaan: Apa yang digunakan untuk flange ujung stub?

Sebuah flange ujung stub digunakan terutama dalam sistem pipa yang membutuhkan pembongkaran atau inspeksi yang sering tanpa memotong atau rewelding pipa.

Pertanyaan: Bisakah adaptor flange menangani tekanan tinggi?

Tergantung pada jenis bahan; Versi logam dapat menahan tekanan yang lebih tinggi daripada plastik, yang umumnya terbatas pada 2,5MPa paling banyak. Metode penyegelan mengadopsi jenis soket ... yang dapat memenuhi tekanan penyegelan 2,5MPa paling banyak.

Pertanyaan: Apakah pemasangan ujung stub selalu membutuhkan pengelasan?

Ya - paling umum melalui pengelasan bokong - untuk memastikan integritas mekanis di bawah beban.

Bekerja dengan Produsen Terandal

Pentingnya Jaminan Kualitas dalam Pasokan Komponen

Menggunakan bagian dari produsen terpercaya memastikan kepatuhan dengan standar dimensi seperti ASME atau AWWA. Ini juga menjamin kinerja penyegelan yang konsisten di seluruh batch produksi melalui toleransi yang ketat dan bahan yang diuji.

Dokumentasi pelacakan yang disediakan oleh produsen memungkinkan Anda untuk memverifikasi sertifikasi bahan - penting untuk proyek infrastruktur kritis atau industri yang diatur.

Conflx adalah produsen yang mengkhususkan diri dalam konektor pipa industri - termasuk adaptor flange besi duktil, klem perbaikan, dan kopling fleksibel - yang dirancang untuk air, minyak, gas, dan sistem pipa umum lainnya.

Mengevaluasi Kapasitas Pemasok

Pastikan pemasok Anda menawarkan pilihan logam dan plastik untuk sesuai dengan berbagai persyaratan proyek. Lihat sertifikasi seperti ISO 9001 atau audit pihak ketiga yang mencerminkan kontrol kualitas produksi.

Sama pentingnya adalah dukungan teknis - terutama selama fase desain ketika memilih antara ujung stub atau gaya flange pipa tertentu dapat mempengaruhi tata letak sistem keseluruhan. Conflex menyediakan dukungan rekayasa yang membantu spesifikator membuat pilihan optimal berdasarkan kompatibilitas bahan, kelas tekanan, dan kondisi instalasi.
