Accoppiamento universale

Numero del prodotto:

DN50-DN400

L'accoppiamento universale è adatto alla conduttura, entrambe le estremità sono socket.

Connessione di tubi di diametro diverso di supporto di accoppiamento universale, su tubi DI, acciaio, PE / PVC, ecc.

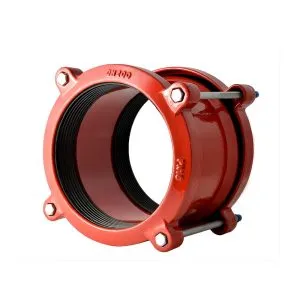

Accoppiamento universale

Numero del prodotto:

DN50-DN400

L'accoppiamento universale è adatto alla conduttura, entrambe le estremità sono socket.

Connessione di tubi di diametro diverso di supporto di accoppiamento universale, su tubi DI, acciaio, PE / PVC, ecc.

Parte n.	Nome della parte	Materiale	Standard
1	Manica	GGG50/Acciaio	EN1563 / EN10025
2	Guarnizione in gomma	EPDM/SBR/NBR	ISO4633
3	Flangia della ghiandola	GGG50	EN1563
4	Bulloni e noci	Acciaio al carbonio 4.8/8.8, SS, Dacromet	ISO898
5	Strato di finitura	Fusion Bond epossidico ecc.	EN14901

Slievi e funzionalità
1	Adatto per acciaio, ferro, tubi di plastica, ampia gamma di diametri dei tubi.
2	Pressione di lavoro PN10/PN16.
3	Temperatura massima da -10 ° C a+70 ° C.
4	Adatto per acqua potabile (WRAS approvata), acqua riciclata e liquami.
5	La deviazione dell'angolo totale è +/- 6 gradi.

Standard rispettoso

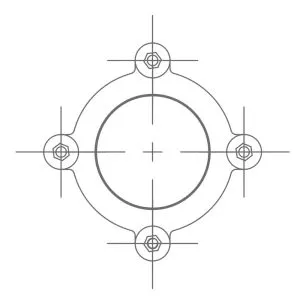

Perforazione della flangia	EN1092-2, EN1092-1, ANSI
Rivestimento	EN30677
Test	EN12266-1

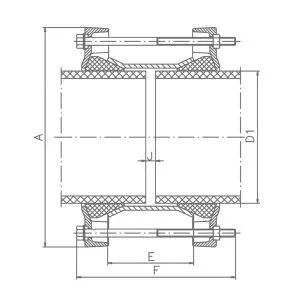

Dn	Pn	D1 (min)	D1 (max)	E	F	UN	J (min)	J (max)	Bulloni
DN50	16	47	60	100	190	169	10	40	M12*180-90
DN65	16	57	72	106	210	195	10	45	M12*200-90
DN65	16	68	85	106	210	207	10	45	M12*200-90
Dn80	16	84	106	106	210	224	10	45	M12*200-90
DN100	16	103	116	106	210	250	10	45	M12*200-90
DN100	16	108	130	106	230	250	10	45	M12*220-110
DN125	16	128	146	106	230	276	10	45	M12*220-110
DN125	16	134	155	106	230	276	10	45	M12*220-110
DN150	16	153	175	106	230	304	10	45	M12*220-110
DN150	16	165	185	106	230	304	10	45	M12*220-110
DN200	16	184	207	130	260	330	10	70	M12*250-130
DN200	16	208	225	130	260	348	10	70	M12*250-130
DN200	16	218	236	150	260	359	10	90	M12*250-130
DN200	16	222	250	130	260	373	10	70	M12*250-130
DN250	16	246	270	150	300	394	10	90	M12*290-130
DN250	16	264	284	130	260	407	10	70	M12*250-130
DN250	16	282	306	150	300	433	10	90	M12*290-130
DN300	16	305	326	130	260	459	10	70	M12*250-130
DN300	16	315	335	150	300	463	10	90	M12*290-130
DN300	16	334	355	150	300	483	10	90	M12*290-130
DN350	16	360	386	130	300	510	10	70	M12*290-130
DN350	16	386	410	150	300	538	10	90	M12*290-130
DN400	16	408	435	130	300	559	10	70	M12*290-130
DN450	16	418	435	150					M12*260
DN400	16	425	442	150					M12*260
DN450	16	455	472	150					M12*260
DN500	16	500	532	150					M12*260
DN500	16	527	544	150					M12*260
DN500	16	555	572	150					M12*260
DN600	16	600	630	150					M12*260
