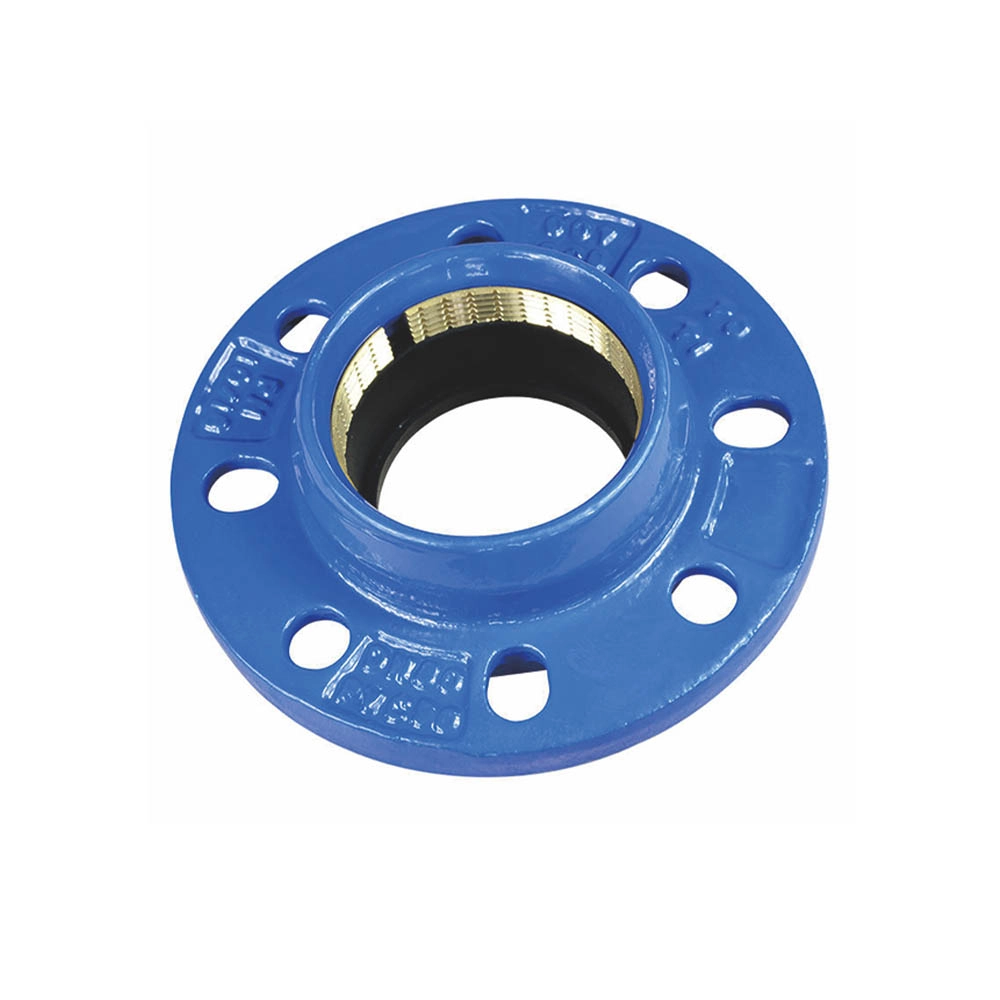

PE, PVC və polad borular üçün doğru flange adapterini necə seçmək olar

Doğru flanç adapterini seçmək yalnız boru ölçülərinə uyğun olmaqla bağlı deyil, boru quruluşunuzda davamlı etibarlılıq, təhlükəsizlik və işləmədən əmin olmaqla bağlıdır. PE, PVC və ya polad borularla məşğul olsanız da, materialların təzyiq, istilik və kimyəvi maddələrlə necə işlədiyini bilməlisiniz. Bu biliklər sızıntıları və bahalı dayandırmaları dayandırmağa kömək edir.

Flanç Adaptorlarını Anlamaq

Material uyğunluğu və ya ölçü təlimatlarına baxmazdan əvvəl, bir flanç adapterinin həqiqətən nə etdiyini anlamaq vacibdir.

Flank Adaptoru nədir?

А фланец адаптері mexaniki bir qurğudur. Sadə uç borularını klapanlar, nasoslar və ya digər boru kəməri cihazları kimi flanjlı hissələrə birləşdirir. Müxtəlif bağlantı növləri arasında möhkəm bir əlaqə qurur. Sistemi təzyiq altında güclü saxlayır. Su təchizatı xəttlərində, tullantı su zavodlarında və zavod sistemlərində insanlar çox flenç adapterlərindən istifadə edirlər. Onları əlverişli və sadə qoymaları üçün qiymətləndirirlər.

Ümumi faydalar arasında aşağıdakılar var:

• Sadələşdirilmiş təmir, çünki flanjlı birləşmələr asanlıqla sökülə bilər.
• Müxtəlif boru materiallarını birləşdirməkdə çeviklik.
• Uyğun sıxışdırmalar ilə birləşdirildikdə möhürləmə performansının artırılması.

Sənaye boru kəmərlərinin bağlanması və təmir məhsullarında ixtisaslaşmış bir istehsalçı olan Conflex, su, neft və qaz tətbiqləri üçün hazırlanmış müxtəlif flanç adapterləri dizayn edir. Onların çeşidi həm standart, həm də müxtəlif əməliyyat şəraitlərinə uyğun xüsusi dizaynları əhatə edir.

Müxtəlif Boru Materialları üçün Doğru Adaptoru Seçmək

Boru materialı adapterin necə seçilməsini formalaşdırır. Hər bir növ - PE, PVC və ya polad - öz güc xüsusiyyətlərinə malikdir. Bu xüsusiyyətlər adapterlərin güc altında necə dayandığını dəyişir.

Boru materiallarına uyğunlaşdırılan adapter növləri

PE borular üçünBükülmə həm bir əlavə, həm də bir maneədir. PE istilik dəyişiklikləri ilə böyüyür. Həmçinin bir az ağırlıqdan aşağı əyilə bilər. Beləliklə, bir pe flange adapteri möhürünü zəifləmədən bu dəyişikliyi idarə etməlidir. Və bunu işləri sıx saxlayaraq etməlidir. İçərisində bəzi veriş və ya kilid sistemləri olan adapterlər yan qüvvələrlə yaxşı məşğul olmağa kömək edir.

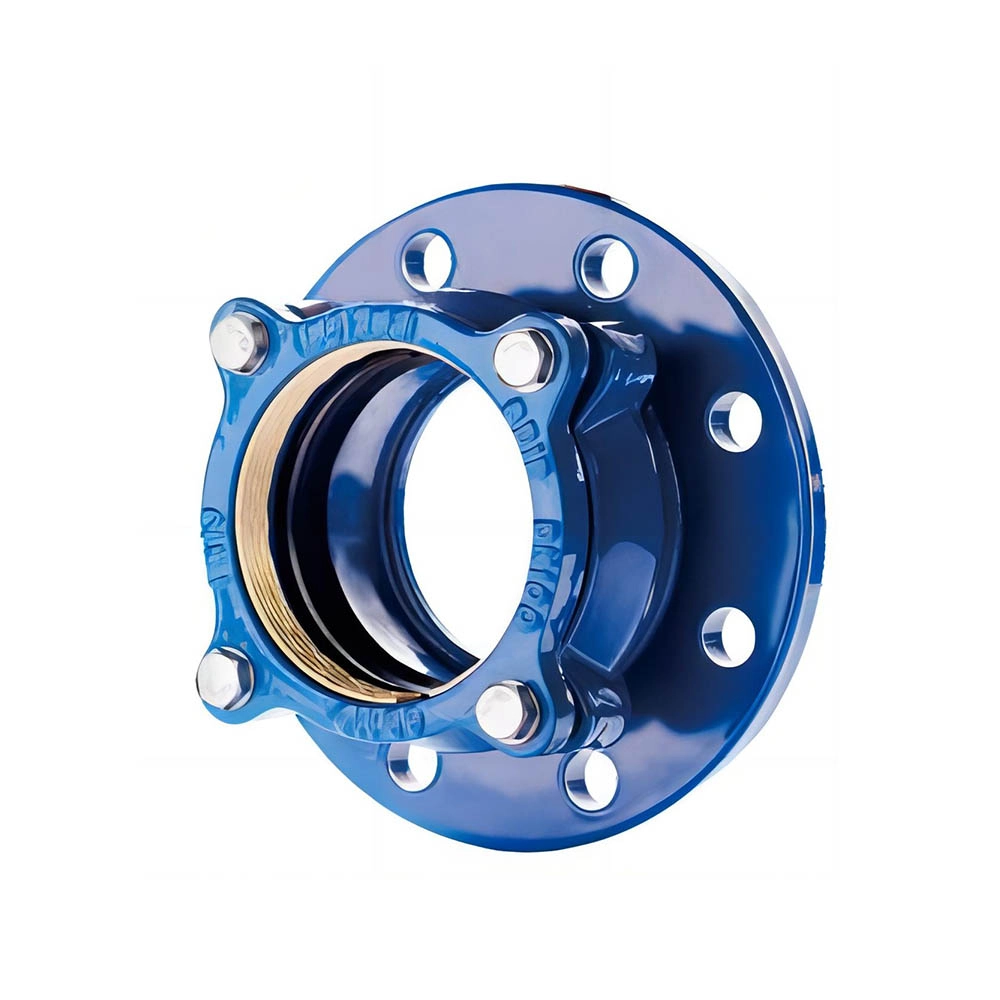

PVC borular üçün, sərtlik qaydaları. PVC kimyəvi maddələrdən yaxşı qorunma verir. Amma az uzanır. PVC boru üçün bir flanç adapteri rahat bir möhür etməlidir. Bunu çox sərt boltları çəkmədən etməlidir. Bu boru uclarını qırır. PVC-nin kimyəvi quruluşu ilə işləyən kauçuk qatlar burada çox vacibdir.

Polad borular üçün, çətinlik və uzun ömür ən vacib. Polad quruluşları tez-tez daha yüksək təzyiqlərdə işləyir. Beləliklə, doğru təzyiq səviyyəsi olan metal-gövde adapterləri ən yaxşıdır. Epoksid qatları və ya sink örtük kimi pasdan qorunma çətin yerlərdə həyatın daha uzun sürməsinə kömək edir.

Təziyyət reytinqi və uyğunluq

Düzgün təzyiq səviyyəsini seçmək boru və adapterin sistem sərhədlərində təhlükəsiz işləməsini təmin edir.

Təziyyət reytinqlərinin təsdiqlənməsinin əhəmiyyəti

Təziyyət səviyyələri quruluşun ən zəif hissəsindən gəlir. Həmişə flanç adapterinin səviyyəsinin sistemin ehtiyaclarına uyğun olub olmadığını və ya yendiyini yoxlamalısınız. Məsələn:

Matching təzyiqdən daha uzaq gedir. Flanç qazma qaydaları (məsələn, ISO 7005 və ya ANSI B16.5) hissələr arasında uyğunlaşmalıdır. Bu, yaxşı bolt yerləşdirilməsini və möhürləmə səthinin toxunulmasını təmin edir.

Mühür materialı və kimyəvi uyğunluq

Möhür tez-tez hər hansı bir birləşmənin sakit ulduzudur. Bağlantınızın zaman keçdikcə sızıntısız qalmasına qərar verir.

Doğru möhür materialını seçmək

İstilik aralığına, nəyin axdığına və nə qədər davam etməli olduğuna əsasən möhürləmə materialını seçirsiniz. EPDM su quruluşlarına yaxşı uyğundur. NBR neft mayeleri ilə məşğul olur. PTFE sərt kimyəvi ləkələrdə ən yaxşı işləyir.

Kimyəvi uyğunlaşdırma möhürlərin sərt maddələrdən və ya yüksək istilikdən erkən aşınmasını dayandırır. Quraşdırmadan əvvəl həmişə uyğun siyahıları yoxlamalısınız. Bunu xüsusilə təmizləyicilər və ya turşular kimi zavod mayeləri üçün edin.

Təziyyətli sistemlərdə saxlama və eksenli yüklər

Təziyyətlə xəttlərdə - xüsusən də PE kimi əyilmiş şeylərdən istifadə edənlərdə - sağ saxlanılmadıqda yan hərəkəti pozulmalara səbəb ola bilər.

Təziyyətli PE sistemləri üçün vacib nəzərdən keçirilmələr

PE xəttləri tez-tez daxili təzyiq dəyişiklikləri altında böyüyür. Bir geri çəkilmə PE flanç adapteri Çəkilməyi dayandırır. Bunu boru divarına kilidləməklə və ya örtük gücündən istifadə edərək edir. Bu quruluş işləri sabit saxlayır. Hətta sürətli təzyiq atlamaları və ya su çekiçi vuruşları zamanı da işləyir. Əgər geri çəkmə düşüncələrini atlayırsınızsa, tez-tez sonradan bağlantı pozulmasına və ya dəyişikliklərinə səbəb olur. Bu, bahalı bir səhvdir. Lakin yaxşı seçməklə ondan qaçına bilərsiniz.

Flanç adapterləri üçün ölçü qaydaları

Doğru ölçüsü bütün materiallar üçün yaxşı mexaniki uyğunluq və hamar axını təmin edir.

Plastiklər üçün xarici diametrdən (OD) istifadə

PE və ya PVC kimi plastik borular üçün adapterlər seçdikdə həmişə xarici diametrə (OD) baxın. Adın ölçüsündən (DN) istifadə etməyin. Plastik boruların divar qalınlığı SDR sinifi ilə bir az dəyişir. Beləliklə, OD ölçüsü divarın ölçüsündən asılı olmayaraq həqiqi bir uyğunluq yaratır.

Metal borular üçün flanç standartları

Metal borular EN 1092-1 və ya ASME B16.5 kimi dünya standartlarından flanç qaydalarını təyin etməyə sadiqdir. Bu qaydalara riayət etmək müxtəlif istehsalçıların hissələrinin asanlıqla dəyişdirilə biləcəyi deməkdir. Bu, qarışıq markaların adi olduğu zavod yerlərində böyük bir nöqtədir.

Flank Adaptorları üçün quraşdırma məsləhətləri

Nəzəriyyə seçməyə kömək edir. Amma praktik iş sisteminizin yaxşı işləməsini təmin edir.

Nəzəri biliklərə dair praktik məsləhətlər

Boltları sıxırmazdan əvvəl bütün hissələri düz düzəltin. Bu, möhürlərdəki bucaq gərginliyini dayandırır. Boltları addımlarla çəkin. Bunu bir neçə dəfə edin ki, yükü hətta qablaşdırma tərəfinin ətrafında yayın. Sight əşyaları uyğun olmayan yağları keçirin. Təziyyət yoxlamaları zamanı sürüşmələr edə bilərlər.

Ümumi tuzalar arasında aşağıdakılar var:

• PVC bağlantılarında həddindən artıq torque boltları.
• Montajdan əvvəl boru ucu təmizliyini görməzlikdən gəlmək.
• Qeyri-bərabər qapaq sıxılmasına səbəb olan səhv uyğunlaşdırma.

Конфлекция mühəndislər tez-tez kitabların dəqiqliyindən daha asanlığa vurğulayırlar. Həqiqi boşluq yaxşı hazırlıqdır, birlikdə çətin itmək deyil.

Xüsusi hallar və Məhsulun xüsusiyyətləri nəzərə alınmalıdır

Hər işin adi avadanlıqların onu kəsmədiyi qəribə yerləri var.

Xüsusi adapterlər tələb edən unikal ssenarilər

Yüksək istilikli xəttlərə paslanmayan polad adapterləri lazım ola bilər. Dəfn edilmiş quruluşlar paslanmayan təbəqələr tələb edə bilər. Dəniz avadanlıqları hərəkət edən qüvvələrlə mübarizə aparmaq üçün titrəməyə davamlı hissələr istəyir. Bu halları erkən yoxlamalısınız. Beləliklə, daha sonra yerində yenidən işləməyi atlayırsınız.

Bəzi yeni növlər bükülmə ölçmələri və ya avtomatik möhürləmə sıxışdırmaları əlavə edirlər. Bu, quruluşu daha çətinləşdirmədən etibarı artırır. Conflex bu sabit nöqtələr üçün hazırlanmış xüsusi düzəltmələr təmin edir. Onlar müəyyən qaydalara uyğun ölçüləri saxlayırlar. Bu, yalnız böyük istehsal deyil, real dünya binası məqsədini göstərir.

Sürətli Seçim yoxlama siyahısı

Aydın bir plan bir çox seçimlərlə üzləşdikdə seçimləri asanlaşdırır:

1. Boru materialını (PE/PVC/Steel) və onun OD-ni müəyyən edin.
2. İşləmə təzyiqini təsdiqləyin (PN reytinqi).
3. Nəqliyyat edilən mayenin kimyəvi təbiətini yoxlayın.
4. Uyğun möhürləmə materialını seçin.
5. Flanç qazma standartı uyğunluğunu yoxlayın.
6. Axial hərəkətə qarşı məhdudiyyət ehtiyacını qiymətləndirin.
7. Müvafiq olduqda korroziya qorunmasını təmin edin.
8. Ölçülü tolerantlıq üçün istehsalçının spesifikasiyalarını nəzərdən keçirin (məsələn, flanç adapterinin ölçüləri).

Bu siyahıdan istifadə etmək işlərin sabit qalmasını təmin edir. Bu da quraşdırma səhvlərini azaldır. Bu, başlanğıcda bir az işdir. Amma yolda düzəltmələrdə böyük qənaət edir.

ЖҚС

S: Bir flanç adapterinin əsas funksiyası nədir?

Təziyyət dəyişiklikləri altında sızıntısız bir birləşməni qoruyaraq sadə uç borularını flanjlı avadanlıqlara birləşdirir.

S: Bir flanç adapteri həm PE, həm də PVC borularına uyğun ola bilərmi?

Ideal deyil. Hər bir materialın unikal genişlənmə xüsusiyyətləri var ki, bu da çeviklik və ya sərtlik üçün optimallaşdırılmış xüsusi dizaynlar tələb edir.

S: Flanç adapterinin ölçülərini necə dəqiq ölçə bilərəm?

Plastik boruların xarici diametrini (OD) ölçmək üçün kaliplerdən istifadə edin və ya müvafiq standartlara uyğun olaraq metal boruların nominal boru ölçülərinə istinad edin.

S: Niyə möhür materialı vacibdir?

Səhv möhürlər kimyəvi və ya istili şəkildə parçalana bilər, mexaniki hissələr bozulmasa da sızıntılara səbəb ola bilər.
