¿Cómo funcionan el adaptador de brida universal y el acoplamiento universal?

Conectar tuberías de diferentes materiales, tamaños o tipos puede ser difícil en nuevas configuraciones y trabajos de arreglo. Los adaptadores de bridas universales y los acoplamientos universales dan una solución básica pero fuerte a este problema. Estas piezas aseguran que las juntas permanezcan apretadas y libres de fugas entre las tuberías. También te permiten doblarse un poco durante la configuración. Eso los hace clave en hoy’ s instalaciones de agua, gas y aguas residuales.

Comprender los adaptadores de brida universales

Definición y propósito de los adaptadores de brida universales

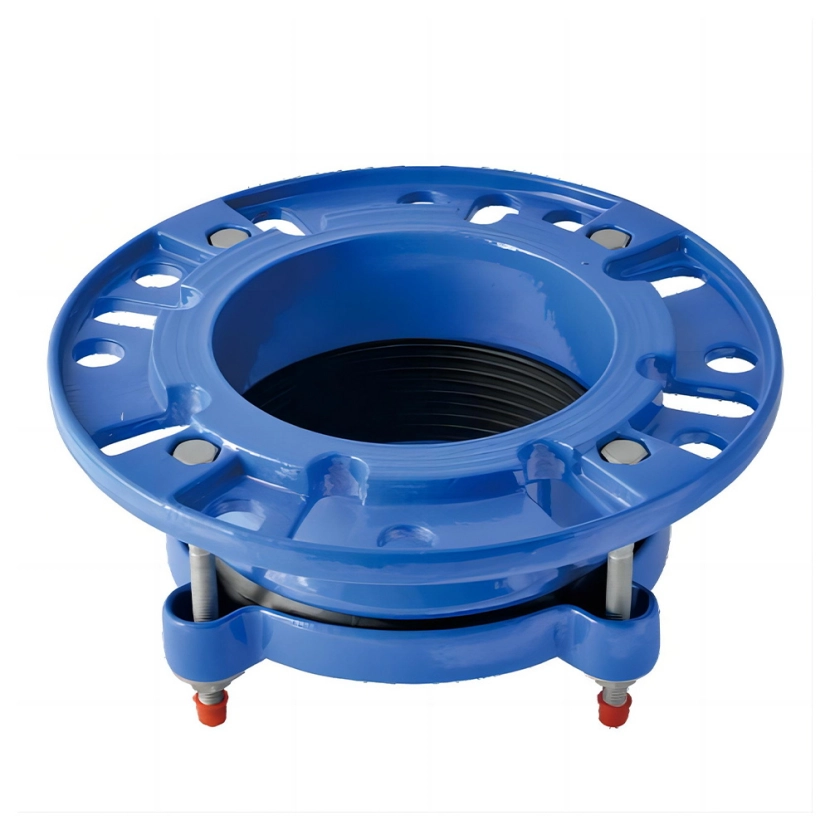

A adaptador de brida universal es una pieza metálica hecha para conectar tuberías de varios tamaños o tipos a un artículo rebordeado como una válvula o bomba. Actúa como un punto de puente. Esto mantiene la estructura sólida y detiene las fugas en la junta. En uso real, cubre pequeñas diferencias en los anchos de la tubería. O maneja puntos donde los extremos difieren, como los lisos a los rebordeados.

Estos adaptadores hacen más que simplemente unir cosas. Toman pequeños turnos fuera de línea. Y reducen el estrés en las partes cercanas. Por lo tanto, el sistema se mantiene estable cuando la presión cambia. Para campos que se ocupan de suministro de agua o movimiento de petróleo, esta flexibilidad es clave. Ayuda a mantener el trabajo funcionando sin problemas.

Mecanismo de trabajo de los adaptadores de brida universales

Un adaptador de brida universal utiliza sellos de goma y sistemas de agarre para establecer un vínculo firme entre la tubería y el lado de la brida. El cuerpo principal a menudo proviene de hierro dúctil o acero inoxidable. Estos dan buena fuerza y luchan contra la oxidación.

Para la configuración, desliza el extremo de la tubería en el manguito del adaptador. Va hasta que golpea la parada interior. A continuación, apriete los pernos alrededor del anillo de brida, lo que presiona el sello de manera uniforme contra ambos lados. Así que obtiene una sujeción estanca al agua incluso bajo una fuerte presión. La buena alineación importa mucho. Los trabajadores a menudo agarran llaves de par. Los usan para obtener incluso apretar en cada perno.

Explorando acoplamientos universales

Definición y propósito de los acoplamientos universales

Acoplamientos universales son enlaces doblados utilizados para unir dos tuberías de extremo plano de manera segura. Usted no’ t necesitan soldadura o roscas para esto. Se ajustan a las diferencias de ancho exterior dentro de un rango establecido. Eso los hace excelentes para tareas de mantenimiento. Allí, las tuberías no’ t coincide justo.

Su gran trabajo es mantener el sistema funcionando sin interrupciones. Conectan tuberías rápidamente y sin riesgos. En muchas configuraciones urbanas, la gente empareja acoplamientos con abrazaderas de reparación de tuberías. Los usan para soluciones rápidas cuando aparecen fugas en líneas enterradas.

Mecanismo de trabajo de los acoplamientos universales

El acoplamiento’ s build le permite manejar desplazamientos laterales, deslizamientos angulares o incluso pequeñas formas de huevo en tuberías. Un sello de goma dentro del acoplamiento se aprete mientras aprieta los pernos alrededor de su carcasa metálica. Esta compresión hace presión lateral uniforme. Se sella ambos extremos de la tubería a la vez.

La configuración es sencilla. Primero, limpie los lados de la tubería. A continuación, coloque el acoplamiento justo en el medio de la articulación. Después de eso, apriete los pernos uno por uno en turnos. Esto mantiene la presión incluso alrededor. Los trabajadores calificados dicen que estos acoplamientos ahorran mucho tiempo. Baten viejas juntas soldadas, especialmente en zanjas estrechas.

Ventajas del uso de adaptadores y acoplamientos de brida universales

Beneficios de los sistemas de tuberías

Estos accesorios agregan flexión y velocidad a la construcción de tuberías:

• Conectan diferentes materiales de tuberías como hierro dúctil, PVC, acero o cemento de amianto.
• La instalación requiere herramientas mínimas, lo que reduce el tiempo de inactividad durante las reparaciones.
• Permiten la reutilización; Los componentes pueden ser desmontados sin dañar las tuberías.

Para empresas como Conflexar- un fabricante especializado en productos de conexión de tuberías industriales como acoplamiento de tuberías, brida de tuberías y soluciones de abrazadera de reparación de tuberías - esta versatilidad soporta diversas condiciones de campo en los sectores del agua, el petróleo y el gas.

Características de durabilidad y fiabilidad

Tanto los adaptadores como los acoplamientos se construyen para una larga vida útil. Los materiales como el hierro dúctil recubierto con epoxi resisten a la oxidación. Esto es válido incluso cuando está enterrado bajo tierra o cerca del agua del mar. Los sellos de goma de EPDM o NBR mantienen su rebote en el cambio de calor.

Su construcción también toma temblores y empuje fuera sin soltarse con el tiempo. Muchos usuarios señalan que la configuración correcta significa estas juntas en los últimos años. Necesitan poco mantenimiento en el camino.

Aplicaciones comunes en la industria

Uso en sistemas de abastecimiento de agua

En líneas de agua limpia, universal adaptadores de brida conectar las tuberías de servicio a las válvulas o bombas de una manera suave. También mantienen las manchas de sellado limpias. Estos también facilitan el intercambio de piezas viejas de hierro por nuevas de plástico. Eso’ es una tarea común en las actualizaciones del sistema.

Aplicaciones en la gestión de aguas residuales

En plantas de alcantarillado o sistemas de agua de lluvia, estas partes detienen las fugas en las uniones clave. El suelo puede moverse allí. Su curvatura ayuda a mantener la resistencia de la tubería a pesar de las gotas de suelo o temblores del tráfico vial. Esto es muy importante para evitar derrames sucios.

Consideraciones de diseño para la selección

Factores que influyen en la elección de adaptadores y acoplamientos de brida

Elegir el mejor artículo significa mirar:

• Compatibilidad del material de la tubería (por ejemplo, acero vs PVC)
• Clases de presión (PN10-PN40 típicamente)
• Exposición ambiental como contacto químico o tipo de suelo
• Rango de temperatura esperado durante la operación

Una pequeña mezcla de rasgos materiales puede causar rupturas tempranas. Así que los constructores revisan las hojas de especificaciones primero. Lo hacen antes de elegir los detalles finales.

Consejos para elegir el producto adecuado

Hablar con fabricantes como Conflex ayuda a obtener el tamaño correcto y la selección de sello para sus necesidades. Sus equipos técnicos a menudo ayudan a los compradores. Comproban los límites de presión y sugieren recubrimientos para puntos calientes de oxidación. Este paso aumenta el tiempo que duran las cosas.

Prácticas de mantenimiento para la longevidad

Procedimientos de inspección rutinaria

Los controles constantes detectan signos tempranos de desgaste como pernos sueltos o sellos antiguos. Los equipos de mantenimiento generalmente miran cada seis meses en configuraciones abiertas. Para los enterrados, los revisan una vez al año. Lo hacen después de cavar para llegar a los puntos.

Los exámenes oculares deben observar:

• Corrosión alrededor de pernos
• Señales de fugas
• Deformación debido al movimiento del suelo

Las soluciones rápidas o los intercambios detienen los grandes problemas en el camino.

Guías de Reparación y Reemplazo

Cuando se produzcan problemas, como goteos constantes en las juntas, corte primero la presión. Entonces desmontarlo. Siempre cambia los sellos heridos. Don’ t reutilizarlos. El viejo apriete hace que los sellos se debiliten con el tiempo. Si la oxidación ha golpeado fuertemente las partes metálicas, intercambia todo. Puede costar menos que las reparaciones spot.

Preguntas frecuentes

Pregunta: ¿Cuál es la diferencia entre un acoplamiento universal y un adaptador de brida?

Un acoplamiento conecta dos tuberías de extremo plano directamente; un adaptador conecta una tubería de extremo plano a un componente rebordeado como una válvula o bomba.

Pregunta: ¿Pueden manejar estos accesorios sistemas de alta presión?

Sí, la mayoría de los modelos están clasificados hasta PN40 dependiendo de la resistencia del material y el tipo de junta.

Pregunta: ¿Son adecuados para uso subterráneo?

Absolutamente, siempre y cuando tengan recubrimientos anticorrosivos como pintura epoxi o zinc.

Pregunta: ¿Cuánto tiempo duran típicamente?

Con una instalación y mantenimiento adecuados, pueden funcionar de manera fiable durante 20-30 años.

Pregunta: ¿Necesito herramientas especiales para la instalación?

Solo se requieren herramientas manuales estándar como llaves o llaves de par; No es necesario ningún equipo de soldadura.
